本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机带发直流无刷电超临界锅炉配电装置箱的功效： 1、有效率的确定电。 2、便利对电路设计的开关进行。 3、有较高的健康防防等级划分，能直观性的体现 电路系统的导通情形。

项目名称：656KW重油火力柴油发电机的组单机配电箱主要元件明细清单
变配开关箱其主要元器件封装清单表格
顺序号	品牌	产品型号规模	院校	用户	厂家直销
1	塑壳塑壳断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发无刷电汽轮机抑制器	HGM6110	只	1	众智
3	带发无刷电机转数操控器	C2002	只	1	孚创
4	直流变压器电原引擎	DC24V	只	1	众智
5	大中型两边继电	HH54P    DC24V	只	2	正泰
6	小型的中部继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	转钮	LA37-11X/2黑	只	1	国优
9	短路器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

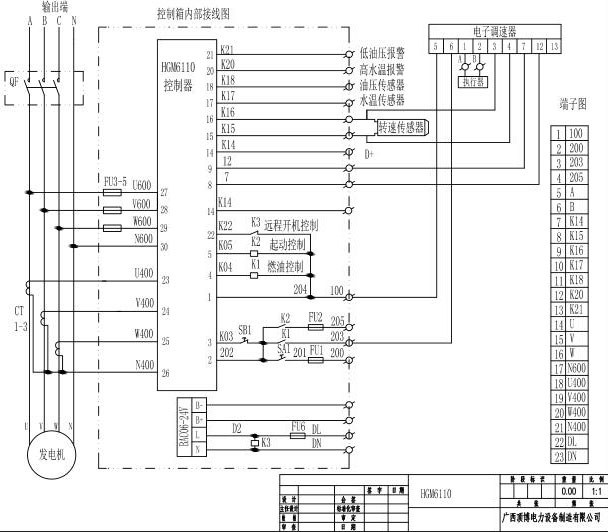

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.ezehgy.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
