1．活塞连杆及活塞环组的装配要求：

很多舱位的柱塞杆的结构各不一样的，连杆大部分激光切割口也分平口和斜激光切割口两大类。柱塞杆环剖面形状图片也各不一样的，但这三者之间的折装和放进空压机时，有很大个同样的一致性需求，见图2-5-10和图2-5-11。

1、汽缸天花板不断往前标上  2、连杆轴颈  3、健身运作路径  4、连杆体产品代码座位  5、分析手机唇及分析手机槽在一个侧  6、连杆  螺柱晃动时，此面被磨亮  7、连杆 螺柱无法互相交换和代用  8、连杆盖产品代码座位与连杆体一样  9、健身运作路径  10、连杆轴颈  11、此侧面图有“O”向 前标上  12、柴油机油喷钩让位口应在喷 钩两侧  13、涡旋室（对YC6L机不偏心轮）对正喷油嘴    图A、图B是汽缸在下死点时连杆轴颈的健身运作路径。注：1、对大部分激光激光切割口为平口的连杆进行安转时不用分不断往前向后（YC4110机）2、对YC6112、YC4112机斜激光激光切割口连杆进行安转不适适合用在图B，其他不适适合用在图AYC4110、YC4112、YC6105、YC6112、YC6113款型不常用性       注：1、2、3为环的封口地位图2-5-11  柱塞环封口进行安转地位图



 按照活赛环环时要各自查验活赛环环与缸套、活赛环环槽听取孔径。其的方式是用活赛环环压入到缸套上止点时对立统一的操作座位通过查验，见图2-5-12。用塞尺查验其张嘴孔径需求适用表2-5-5的标准。活赛环环与槽的听取孔径查验表见图2-5-13。环与槽相当于 其精确测量值应适用表2-5-5的标准。

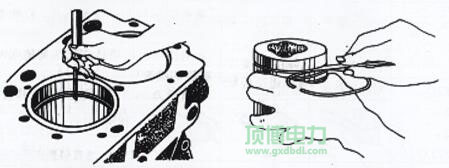

图2-5-12  火塞杆环缩口厚度的审核    图2-5-13  火塞杆环轴径厚度的审核

表2-5-5活塞环开口间隙及轴向间隙的规定值

cpu类型	弟一个环轴径油隙mm	第十二道环心轴开距mm	再次道环心轴孔径mm	活塞件环留口间距mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一面说话0.4~0.6二道封口0.35~0.35三条封口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一扇留孔0.35~0.55二道留口0.5~0.7四道收口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	这道留孔0.30~0.45二道封口0.60~0.85几道说话0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一扇说话0.35~0.59二道张口0.60~0.8十八道收口0.25~0.45

信息提示：各外形气缸环张嘴孔径程度的管理在2mm内。气缸环轴径孔径的管理在  0.2mm以上为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。倘若箭头不清，须按图2-5-4中的图A或图B的安装，有保障发动机活塞上的涡流效应室对正喷油嘴产权人。(3) 按指定力距（见表2-5-6）锁紧螺柱连杆螺柱后，晃动曲轴规定要求灵巧， 保障连杆在连杆颈上的O.lmm不低于的轴上窜动量，还有拨动不累利索。

▲重油火力柴油发电机马达产家警示观众注意事项：在连接具体步骤中，用转用交通工具或整洁板材托住连杆小头，杜绝碰伤缸套或连杆颈。表2-5-6各cpu类型连杆螺帽扭矩

款型		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	第一点次	50~80	50~70	60~80		60~90	60~80
	第2次	100~130	100~120	110~130	100~120	120~150	110~140
	最后次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。

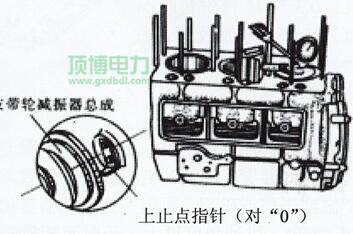

图2-5-15  调节第1 缸柱塞上止点读数 把缸筒转到上止点时，用磁吸千分表分别为全面检查各缸缸筒对缸体上表面的超出量， 其数据为0.15～0.45 mm，各缸允差≤0.15mm。假如在测量数据看管明显，会 后果自燃室面积，可能会造缸筒打项物理现象。建议：相对只需换部分组连杆时，可选择表2-5-2规定让作酌情配置。规定让规模 头允差值越取决于原连杆允差指标值好。
